À déclarer
3.1 Les UDT
| Structure | Les fonctions primaires | Objet Hypervision | Divers |
|---|---|---|---|
| UDT_GEST_TRACA UDT_EVT_DATA UDT_TRACA_LINA |
|
|
Données associées Écriture API |
3.2 Les structures
3.2.1 Structure tampon

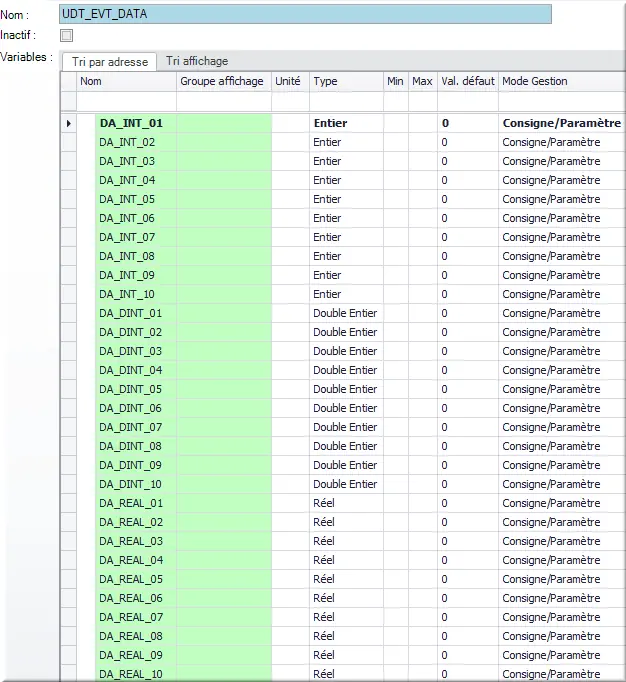

Figure 11 : UDT_EVT_DATA
3.2.2 Structure gestion Traça

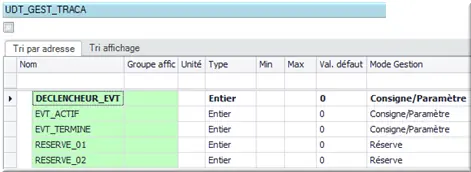

Figure 12 : Structure UDT_GEST_TRACA
3.3 La configuration
3.3.1 Création des mnémoniques

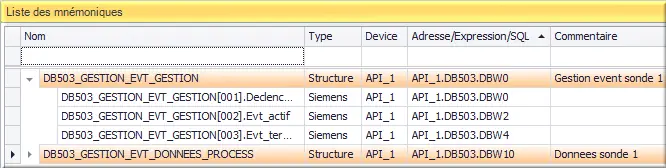

Figure 13 : Mnémo DB503
3.3.2 Configuration de l’évènement
Les évènements soumis à une gestion de traçabilité doivent avoir comme Mnémo de valeur le déclencheur correspondant :

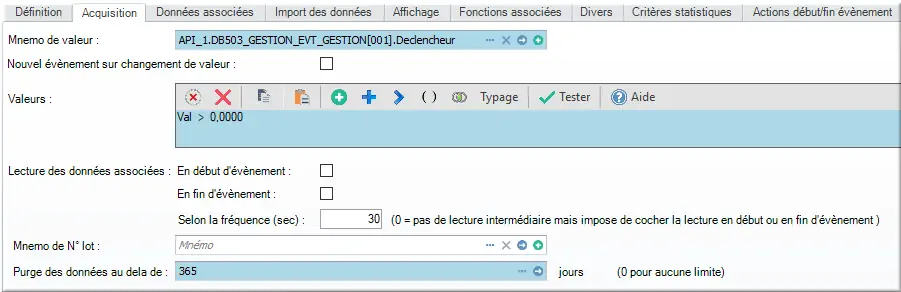

Figure 14 : Mnémo de valeur de déclencheur
3.3.3 La configuration des données associées
Cette partie explique comment configurer les données associées de gestion afin de mettre en place une gestion de traçabilité d’évènement.
Il est conseillé de classer des Données Associées (DA) dans l’arborescence afin de facilité la compréhension de l’utilisateur.
Ici nous trouverons deux dossiers : « Gestion » et « Données » :
Figure 15 : Dossiers GESTION et DONNÉES
C’est dans le dossier « Gestion » que l’on retrouve les DA liées à la traça.
L’ensemble des DA est ensuite à créer en affectant un Mnémo de valeur à chacune.
Les DA dites « données process » pointent sur les variables du tableau tampon :

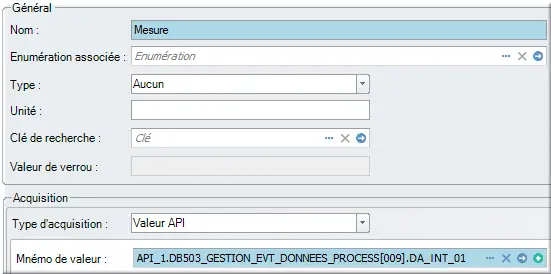

Figure 16 : TAB_TAMPON d’EQP01
Les données Gestion début et fin d’évènement vont quant à elles pointer sur le déclencheur de l’évènement.
Mais c’est principalement l’onglet « Écriture API » qui va nous intéresser car c’est lui qui permet d’établir la communication entre Lina et l’API. Voici comment sont configurées les DA liées aux notifications d’évènements actif et terminé : EVT_ACTIF.

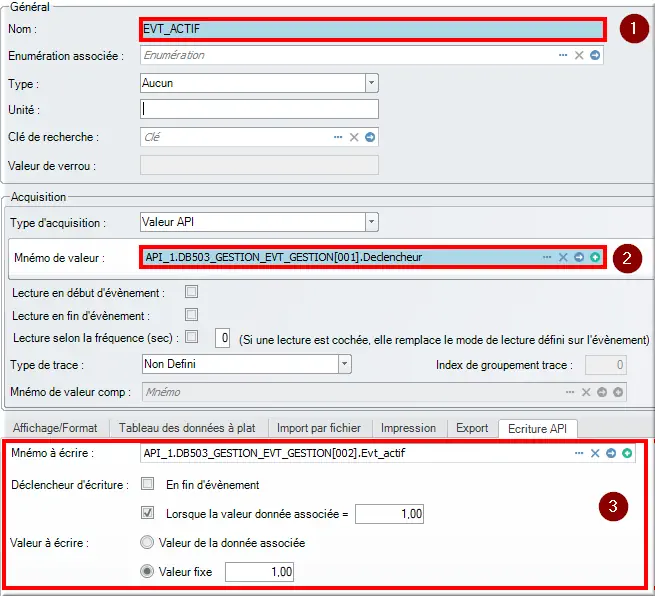

Figure 17 : Conf Demande Associée EVT_ACTIF
Avec cette configuration :
- La DA EVT_ACTIF s’enclenche ;
- Lorsque le déclencheur est à 1.
- La DA va alors écrire sur la notification d’évènement actif la valeur 1.
L’écriture de l’évènement terminé se configure globalement de la même manière au détail près que la notification s’enclenche en fin d’évènement :
Figure 18 : Écrire mnémo en fin d’EVT coffret3
3.3.4 La lecture des données associées
La configuration des lectures des données associées est une étape importante de la gestion de traçabilité Lina.
En effet en fonction du process, certaines d’entre-elles doivent être lues au début, en cours ou en fin d’évènement.
Cette configuration de lecture est disponible ici :

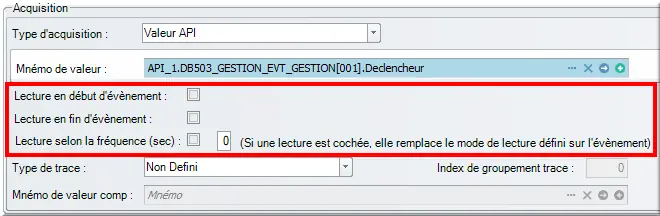

Figure 19 : options de lecture
Cela explique une nouvelle fois l’importance de bien initialiser les valeurs du tableau tampon avant le début de l’évènement et réinitialiser les valeurs du tableau tampon après la fin de l’évènement.
Sans ces bonnes pratiques, la lecture des données associées peut être erronée.
